اگر چراغ چک، بوق، برفپاککن، شیشه بالابر یا هر کدام از سیستمهای برقی رنو مگان شما از کار افتاده و نمیدانید مشکل از کجاست، اولین جایی که باید چک کنید جعبه فیوز مگان است.
جعبه فیوز مگان یکی از مهمترین بخشهای سیستم برق خودرو است که بسیاری از مشکلات برقی، روشن نشدن خودرو، کار نکردن تجهیزات و حتی خطاهای گیربکس و ECU میتواند به آن مرتبط باشد. آشنایی دقیق با محل قرارگیری جعبه فیوز، نوع فیوزها و وظیفه هر کدام، هم برای رانندگان و هم برای تعمیرکاران اهمیت بالایی دارد.
جعبه فیوز مگان چیست و چه وظیفهای دارد؟
جعبه فیوز در خودروی رنو مگان نقش محافظ سیستم برق را ایفا میکند. هر فیوز برای یک مدار مشخص طراحی شده و در صورت افزایش جریان یا اتصال کوتاه، با سوختن خود از آسیب دیدن قطعات گرانقیمت مانند ECU، یونیت گیربکس، سیستم تهویه یا چراغها جلوگیری میکند.
در واقع، فیوزها اولین خط دفاعی سیستم برق مگان هستند و خرابی آنها میتواند علائم متعددی ایجاد کند.
جعبه فیوز مگان کجا قرار دارد؟
در خودروی رنو مگان معمولاً دو جعبه فیوز اصلی وجود دارد که هرکدام وظایف متفاوتی دارند:
1. جعبه فیوز داخل کابین مگان
این جعبه فیوز معمولاً در یکی از محلهای زیر قرار دارد:
-
زیر داشبورد سمت راننده
-
پشت درپوش کنار فرمان
-
در برخی مدلها داخل کنسول داخلی یا کنار پای راننده
این جعبه فیوز بیشتر مربوط به تجهیزات داخلی مگان است مانند:
-
شیشه بالابرها
-
سیستم صوتی
-
چراغهای داخلی
-
سنسورها
-
قفل مرکزی
2. جعبه فیوز داخل محفظه موتور مگان

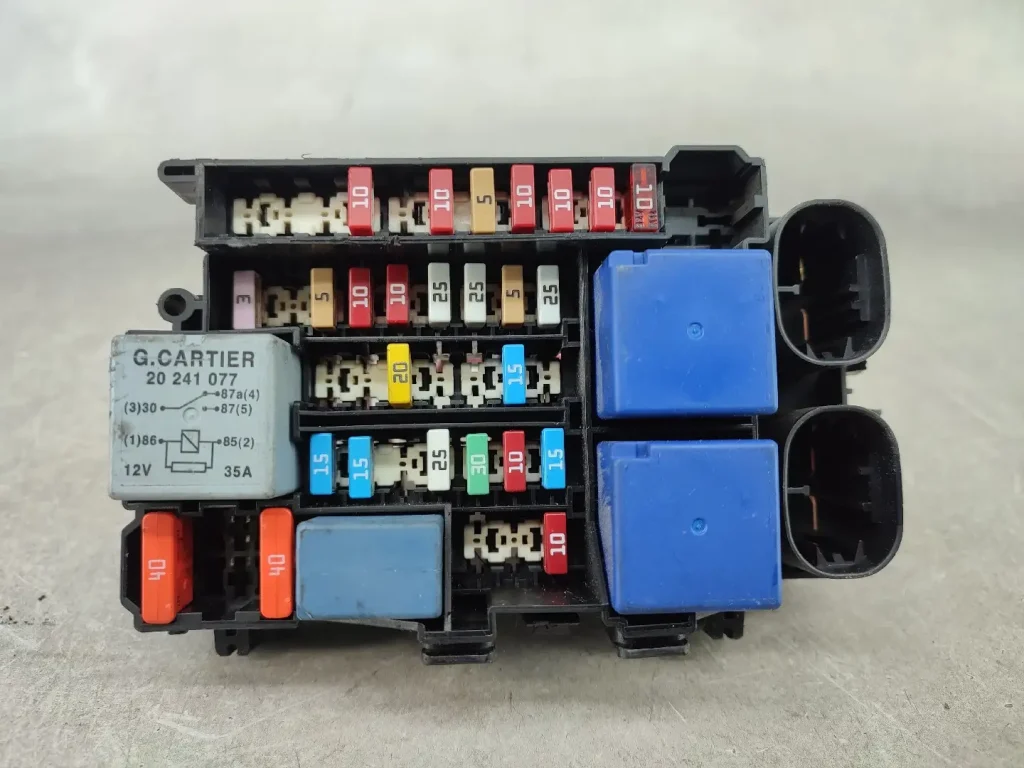

جعبه فیوز دوم در محفظه موتور و معمولاً نزدیک باتری قرار دارد. این بخش از اهمیت بسیار بالاتری برخوردار است، زیرا فیوزهای مربوط به قطعات حیاتی در آن قرار دارند، از جمله موارد زیر:
-
ECU موتور
-
یونیت گیربکس اتومات مگان
-
فن رادیاتور
-
پمپ بنزین
-
کوئلها و سیستم جرقه
نقشه جعبه فیوز مگان (کامل + توضیح هر فیوز)
نقشه جعبه فیوز داخل کابین
| شماره فیوز | آمپر | کاربرد اصلی |
|---|---|---|
| F1 | ۲۰A | برفپاککن جلو و عقب |
| F2 | ۱۰A | چراغهای عقب، پلاک، چراغ مهشکن عقب |
| F3 | ۱۰A | چراغهای جلو (چراغ کوچک) |
| F4 | ۱۰A | چراغ راهنما چپ |
| F5 | ۱۰A | چراغ راهنما راست |
| F6 | ۱۰A | بوق |
| F7 | ۱۰A | شیشهشور جلو و عقب |
| F8 | ۱۰A | قفل مرکزی |
| F9 | ۱۰A | شیشه بالابر راننده |
| F10 | ۱۰A | شیشه بالابر سرنشین |
| F11 | ۱۰A | صندلیهای برقی (در صورت وجود) |
| F12 | ۱۰A | سیستم تهویه مطبوع (کنترل پنل) |
| F13 | ۱۰A | چراغ اتاق، آینه الکتروکرومیک |
| F14 | ۱۰A | سنسور باران، سنسور نور |
| F15 | ۱۰A | سیستم ضدسرقت (Immobilizer) |
| F16 | ۱۰A | دیاگ و ECU |
نقشه جعبه فیوز موتور
| شماره فیوز | آمپر | کاربرد اصلی |
|---|---|---|
| F1 | ۳۰A | پمپ بنزین |
| F2 | ۴۰A | فن رادیاتور (فن بزرگ) |
| F3 | ۴۰A | فن رادیاتور (فن کوچک) |
| F4 | ۳۰A | استارت |
| F5 | ۱۰A | ECU موتور |
| F6 | ۱۰A | انژکتورها و سیستم جرقهزنی |
| F7 | ۳۰A | بوق |
| F8 | ۲۰A | چراغهای جلو (چراغ بلند) |
| F9 | ۲۰A | مهشکن جلو |
| F10 | ۱۰A | چراغهای جلو (چراغ کوچک) |
| F11 | ۳۰A | سیستم ABS |
نکته: در برخی مدلهای مگان (بهویژه وارداتی ۲۰۱۰-۲۰۱۵) ممکن است ترتیب فیوزها کمی متفاوت باشد. همیشه نقشه داخل درپوش جعبه فیوز را چک کنید.
تفاوت جعبه فیوز مگان دستی و اتومات
در نسخههای اتوماتیک مگان، چیدمان و تعداد فیوزها کمی متفاوت است. گیربکس اتومات نیاز به فیوزهای اختصاصی برای یونیت کنترل گیربکس (TCU)، شیرهای برقی گیربکس و سنسورهای موقعیت دنده دارد. به همین دلیل، بررسی جعبه فیوز در مگان اتومات باید با دقت بیشتری انجام شود و استفاده از نقشه دقیق فیوزها توصیه میشود.
علائم خرابی یا سوختن فیوز در مگان
بر اساس تجربه تعمیرکاران رنوپایتخت، رایجترین علائم خرابی فیوز در مگان عبارتاند از:
-
کار نکردن ناگهانی یک یا چند آپشن خودرو
-
روشن نشدن خودرو بدون دلیل مشخص
-
خطا دادن گیربکس اتومات
-
از کار افتادن فن رادیاتور مگان
-
خاموش شدن چراغها یا سیستم صوتی
در بسیاری از موارد، راننده تصور میکند مشکل از ECU یا قطعهای گران قیمت است، در حالی که تنها یک فیوز ساده سوخته است.
چگونه فیوز سوخته مگان را تشخیص دهیم؟
برای تشخیص فیوز سوخته موارد زیر را میتوانید انجام دهید.
-
خودرو را خاموش کنید.
-
درپوش جعبه فیوز را باز کنید.
-
فیوز مشکوک را خارج کنید.
-
اگر سیم داخلی فیوز قطع شده باشد، فیوز سوخته است.
در تعمیرگاه تخصصی رنوپایتخت معمولاً از تستر برق برای تشخیص دقیقتر استفاده میشود.
نقش جعبه فیوز در خطاهای گیربکس اتومات مگان
جعبه فیوز مگان نقش مهمی در عملکرد صحیح گیربکس اتومات دارد، زیرا برقرسانی به ECU گیربکس، شیرهای برقی و سنسورها از طریق آن انجام میشود. خرابی یا سوختن فیوزهای مرتبط میتواند باعث بروز خطاهایی مانند گیر کردن دنده، عدم تعویض دنده یا رفتن گیربکس به حالت اضطراری شود. در برخی موارد، شل بودن یا سولفاته شدن اتصالات جعبه فیوز باعث قطع و وصل لحظهای برق و اختلال در عملکرد گیربکس میشود.
این مشکل معمولاً با روشن شدن چراغ خطای گیربکس همراه است. بررسی سالم بودن فیوزها و رلههای مربوط به گیربکس، یکی از اولین و کمهزینهترین مراحل عیبیابی مگان است. نادیده گرفتن این موضوع میتواند منجر به تشخیص اشتباه و هزینههای غیرضروری تعمیر گیربکس شود. به همین دلیل، بررسی جعبه فیوز باید همیشه قبل از تعمیرات سنگین انجام شود.
جمعبندی
جعبه فیوز مگان نقش حیاتی در عملکرد صحیح سیستم برق خودرو دارد و شناخت محل قرارگیری، نقشه و وظیفه هر فیوز میتواند از هزینههای سنگین تعمیرات جلوگیری کند. بسیاری از مشکلات رایج مگان، بهویژه در مدلهای اتومات، ریشه در خرابی یا سوختن فیوز دارند. بررسی اصولی و تخصصی این بخش، اولین قدم در عیبیابی صحیح خودرو است.
